APD12N0.2-0.1-C0-P高壓DC-DC電源模塊SDS
發布時間:2024-08-07 09:46:32 瀏覽:745

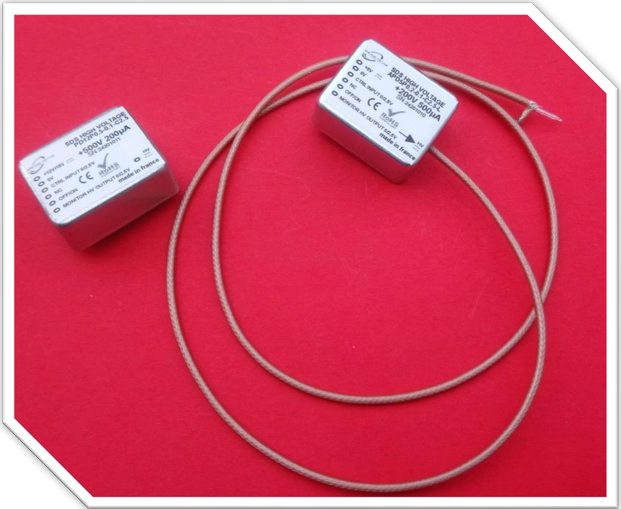

APD系列高壓DC-DC轉換器是一款專為PCB安裝設計的超緊湊、調節型電源模塊。它以微型化、輕量化和低噪聲為特點,支持靈活的輸出電壓選項(0至200V、300V、400V或500Vdc),并兼容5V或12Vdc的輸入電壓。該轉換器不僅提供卓越的線路和負載調節性能,還具備低紋波、短路和電弧保護功能,并可選擇電壓監測和禁用模式。其高頻開關設計確保無噪聲操作,非常適合精密和高要求的應用環境。
包裝配置:
- 外殼材質:錫鋼板,內部接地
- 外殼尺寸:25.5mm長 x 20mm寬 x 11mm高(詳見機械圖)
- 引腳規格:0.63mm方形引腳
- 引線選項:同軸電纜RG178B/U,直徑2mm,長度50cm
- 重量:約13克
- 絕緣:UL認證的環氧樹脂全密封
型號:
AP series selection chart | ||||||
Vout/lout 200Vdc/ 500μA | Vin | Polarity | Output style | REF 2.5V | # | Ordering references |
12Vdc | Pin | No | #1 | APD12N0.2-0.1-C0-P | ||
Yes | #2 | APD12N0.2-0.1-C2.5-P | ||||
Coaxial cable | No | #3 | APD12N0.2-0.1-C0-L | |||
Yes | #4 | APD12N0.2-0.1-C2.5-L | ||||
十 | Pin | No | #5 | APD12P0.2-0.1-C0-P | ||
Yes | #6 | APD12P0.2-0.1-C2.5-P | ||||
Coaxial cable | No | #7 | APD12P0.2-0.1-C0-L | |||
Yes | #8 | APD12P0.2-0.1-C2.5-L | ||||
5Vdc | Pin | No | #9 | APD5N0.2-0.1-C0-P | ||
Yes | #10 | APD5N0.2-0.1-C2.5-P | ||||
Coaxial cable | No | #11 | APD5N0.2-0.1-C0-L | |||
Yes | #12 | APD5N0.2-0.1-C2.5-L | ||||
十 | Pin | No | #13 | APD5P0.2-0.1-C0-P | ||
Yes | #14 | APD5P0.2-0.1-C2.5-P | ||||
Coaxial cable | No | #15 | APD5P0.2-0.1-C0-L | |||
Yes | #16 | APD5P0.2-0.1-C2.5-L | ||||
300Vdc/ 330μA | 12Vdc | Pin | No | #17 | APD12N0.3-0.1-C0-P | |
Yes | #18 | APD12N0.3-0.1-C2.5-P | ||||
Coaxial cable | No | #19 | APD12N0.3-0.1-C0-L | |||
Yes | #20 | APD12N0.3-0.1-C2.5-L | ||||
十 | Pin | No | #21 | APD12P0.3-0.1-C0-P | ||
Yes | #22 | APD12P0.3-0.1-C2.5-P | ||||
Coaxial cable | No | #23 | APD12P0.3-0.1-C0-L | |||
Yes | #24 | APD12P0.3-0.1-C2.5-L | ||||
5Vdc | Pin | No | #25 | APD5N0.3-0.1-C0-P | ||
Yes | #26 | APD5N0.3-0.1-C2.5-P | ||||
Coaxial cable | No | #27 | APD5N0.3-0.1-C0-L | |||
Yes | #28 | APD5N0.3-0.1-C2.5-L | ||||
十 | Pin | No | #29 | APD5P0.3-0.1-C0-P | ||
Yes | #30 | APD5P0.3-0.1-C2.5-P | ||||
Coaxial cable | No | #31 | APD5P0.3-0.1-C0-L | |||
Yes | #32 | APD5P0.3-0.1-C2.5-L | ||||
400Vdc/ 250μA | 12Vdc | Pin | No | #33 | APD12N0.4-0.1-C0-P | |
Yes | #34 | APD12N0.4-0.1-C2.5-P | ||||
Coaxial cable | No | #35 | APD12N0.4-0.1-C0-L | |||
Yes | #36 | APD12N0.4-0.1-C2.5-L | ||||
Pin | No | #37 | APD12P0.4-0.1-C0-P | |||
十 | Yes | #38 | APD12P0.4-0.1-C2.5-P | |||
Coaxial cable | No | #39 | APD12P0.4-0.1-C0-L | |||
Yes | #40 | APD12P0.4-0.1-C2.5-L | ||||
5Vdc | Pin | No | #41 | APD5N0.4-0.1-C0-P | ||
Yes | #42 | APD5N0.4-0.1-2.5-P | ||||
Coaxial cable | No | #43 | APD5N0.4-0.1-C0-L | |||
Yes | #44 | APD5N0.4-0.1-C2.5-L | ||||
十 | Pin | No | #45 | APD5P0.4-0.1-C0-P | ||
Yes | #46 | APD5P0.4-0.1-C2.5-P | ||||
Coaxial cable | No | #47 | APD5P0.4-0.1-C0-L | |||
Yes | #48 | APD5P0.4-0.1-C2.5-L | ||||
500Vdc/ 200μA | 12Vdc | Pin | No | #49 | APD12N0.5-0.1-C0-P | |
Yes | #50 | APD12N0.5-0.1-C2.5-P | ||||
Coaxial cable | No | #51 | APD12N0.5-0.1-C0-L | |||
Yes | #52 | APD12N0.5-0.1-C2.5-L | ||||
十 | Pin | No | #53 | APD12P0.5-0.1-C0-P | ||
Yes | #54 | APD12P0.5-0.1-C2.5-P | ||||
Coaxial cable | No | #55 | APD12P0.5-0.1-C0-L | |||
Yes | #56 | APD12P0.5-0.1-C2.5-L | ||||
5Vdc | Pin | No | #57 | APD5N0.5-0.1-C0-P | ||
Yes | #58 | APD5N0.5-0.1-C2.5-P | ||||
Coaxial cable | No | #59 | APD5N0.5-0.1-C0-L | |||
Yes | #60 | APD5N0.5-0.1-C2.5-L | ||||
十 | Pin | No | #61 | APD5P0.5-0.1-C0-P | ||
Yes | #62 | APD5P0.5-0.1-C2.5-P | ||||
Coaxial cable | No | #63 | APD5P0.5-0.1-C0-L | |||
Yes | #64 | APD5P0.5-0.1-C2.5-L |
推薦資訊

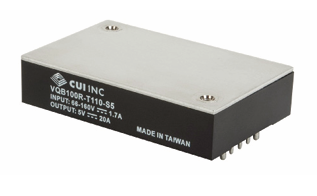

VQB100R系列是由CUI Inc.生產的隔離式DC-DC轉換器,功率為100W,輸入范圍為66~160 Vdc,提供5V、12V和24V等多種單穩壓輸出選項。該產品采用1/4磚型模塊封裝,堅固耐用,適合印刷電路板安裝,專為鐵路應用設計并符合EN 50155標準,效率最高可達92%。

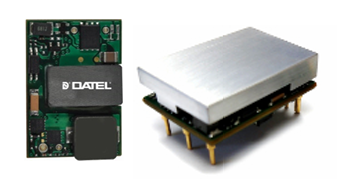

DATEL公司的SB系列十六分之一磚型DC-DC轉換器,功率轉換能力高達100W,支持9至18V、18至36V或36至75V DC輸入電壓,效率最高93%,能承受100V輸入瞬變,可在-40°C至+123°C寬環境溫度范圍工作,應用于分布式電源架構、儀器設備、數據和無線通信、服務器以及“總線”轉換器應用等領域 。
