FMCE-1528 EMI濾波器Interpoint
發布時間:2024-10-30 08:56:33 瀏覽:1279
FMCE-1528 EMI濾波器可降低Interpoint?高頻DC - DC轉換器(如MOR、MFL、MFX、MBR、MTR、MFK、MHV和MHF+系列)反射輸入紋波電流,使其符合軍用標準(MIL - STD - 461C CE03/CS01、461D/E/F CE102/CS101)的傳導發射水平。一個濾波器可與多個轉換器搭配使用,只要不超過濾波器額定輸出電流。

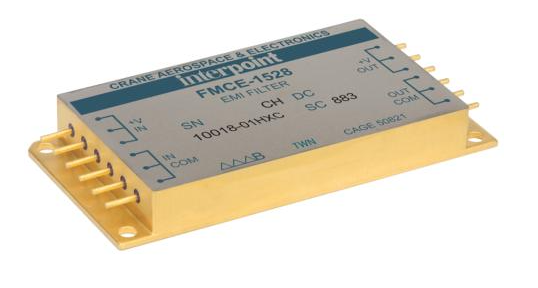

該濾波器(Interpoint?FMCE - 1528系列)在低調封裝中可提供高達15A的吞吐電流。它在MIL - PRF - 38534 H級生產設施制造并密封于鋼盒中,適用于對可靠性要求高且尺寸要求小的項目。
DC - DC轉換器電源輸入線上自然產生差分和共模兩種噪聲成分,二者構成輸入紋波電流。差分噪聲出現在正輸入和共輸入之間,多數Interpoint轉換器的輸入濾波器可減少差分噪聲,能滿足很多應用需求。共模噪聲產生于轉換器動力總成組件與轉換器底板(封裝底部)間的雜散電容。
在需低噪聲電流以滿足MIL - STD - 461的情況下,轉換器需電力線濾波器。FMCE - 1528電力線濾波器可降低共模和差分噪聲,與Interpoint DC - DC轉換器搭配使用時,在500 kHz和1 MHz時典型可減少70 dB輸入紋波電流。
為達最佳性能,應將濾波器盡量靠近轉換器,且濾波器和變換器基板應用最短最寬的導體連接。
特性:
- 500 kHz時衰減至70 dB
- 工作溫度 - 55°至 + 125°C
- 標稱28 V輸入,工作電壓 - 0.5至50 V
- 瞬態額定值 - 0.5至80 V(持續1秒)
- 在 - 0.5至50 V輸入范圍內,吞吐電流高達15 A
- 符合MIL - STD - 461C CE03、MIL - STD - 461D/E/F CE102、MIL - STD - 461C CS01、MIL - STD - 461D/E/F CS101
- 兼容MIL - STD - 704 AE 28 VDC電源總線
- 輸入電壓:28 V
- 輸入電壓范圍:0 - 50 V
- 總輸出功率:15W
