QTCV576LDK2-50.000MHz低輪廓5x7mm微型SMD電壓控制晶振

發布時間：2025-01-09 09:04:14 瀏覽：564

QTCV576LDK2-50.000MHz低輪廓5x7mm微型SMD電壓控制晶振

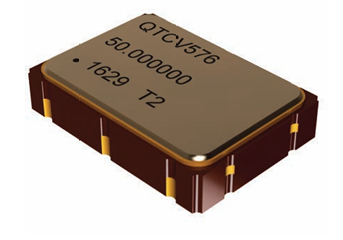

　　Q-Tech生產的QTCV576系列是一種低輪廓的 5 x 7mm 微型表面貼裝(SMD)電壓控制晶體振蕩器(VCXOs)，具有以下特點和應用：

　　主要特性

　　寬頻率范圍：從 1.000MHz 到 156.250MHz。

　　小尺寸封裝：5 x 7mm 的低輪廓陶瓷封裝，鍍金接觸墊。

　　邏輯類型：支持 HCMOS、LVHCMOS、LVPECL 邏輯。

　　供電電壓：3.3Vdc 和 5.0Vdc。

　　工作溫度范圍：-40oC 至 +85oC。

　　三態輸出：標準特性。

　　密封封裝：陶瓷封裝，提供更好的環境適應性。

　　頻率穩定性：提供基本模式和第三泛音設計。

　　軍事篩選測試：可根據 MIL-PRF-55310 標準進行。

　　環保合規：無鉛，符合 RoHS 標準。

　　應用領域

　　低電壓應用：適用于現代低電壓電子設備。

　　軍用彈藥和系統：槍發射彈藥和智能彈藥系統。

　　儀器設備：各種精密儀器。

　　網絡同步：以太網/同步以太網(SynchE)、SONET。

　　微處理器時鐘：為微處理器提供時鐘信號。

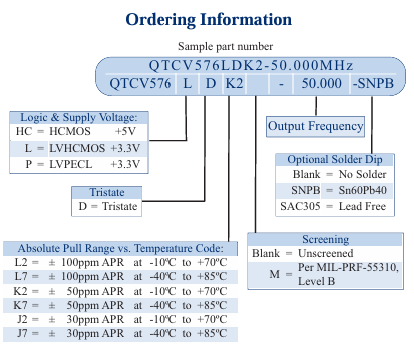

　　訂購信息

技術規格

Parameters	QTCV576HC	QTCV576L	QTCV576P
Output frequency range(Fo)	1.544MHz—125.000MHz	1.000MHz—150.000MHz	78.000MHz—156.250MHz
Logic	HCMOS	LVCMOS	LVPECL
Supply voltage(Vdd)	5.0Vdo±10%	3.3Vdc±5%
Absolute Pull Range(APR)	SeePart Number on Page 1
Linearity	5%typical
Operating temperature(Topr)	SeePart Number on Page 1
Storage temperature(Tsto)	-62℃ to+125℃
Operating supply current (No Load)	18mAtyp. \|50mAmax.	15mAtyp. \|40mAmax.	50mAtyp. \|90mAmax
Symmetry (50%of ouput waveform)	45/55%
Rise and Fall times	5ns max.		0.5ns typ. \|Ins max.
Output Load	15pF max.		502 into Vdd-2V
Start-up time(Tstup)	10ms max.
Output Enable/Disable(Vih/Vil)	0.9Vdd min./0.1Vdd max.
Control Voltage Range for Pull Range(Vc)	0.5V min.4.5V max.	0.3V min. \|3.0V max.
Control Voltage InputImpedance (Zin)	1MQ min.
Control Voltage Modulation BW	10kHz min.
Period JitterTypical Pk-Pk(61.44MHz) RMS (61.44MHz)	23ps 3.0ps		N/A
Jitter,12kHz-20MHz (61.44MHz)	90fs typ-		N/A
Jitter,RMS(12kHz-20MHz)	N/A		0.3ps typ. \|1.0ps max.
Jitter,RMS(10kHz-1MHz)	N/A		0.2ps typ. \|0.3ps max.
Phase Noise Typica 10 Hz 100 Hz 1 kHz 10kHz 100 kHz 1 MHz 10MHz	-63 dBc/Hz -97 dBc/Hz -125 dBc/Hz -140 dBc/Hz -155 dBc/Hz -158 dBc/Hz -164 dBc/Hz		-60 dBc/Hz -88 dBc/Hz -120 dBc/Hz -130 dBc/Hz -145 dBc/Hz -153 dBc/Hz -156 dBc/Hz
Aging	10 years aging included in FrequencyStability

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
