描述:
康諾-溫菲爾德的TBxxx和TVBxxx系列是5x7mm TCXO和VCTCXO產品，具有卓越的頻率穩定性和低相位噪聲。與我們的Txxx / TVxxx系列類似，這些設備在溫度下更安靜，更平穩，并且可以在更高的頻率下使用。
采用最新的模擬TCXO技術，TBxxx和TVBxxx系列具有改進的相位噪聲和頻率穩定性性能，并提供4襯墊或10襯墊表面安裝足跡。這些產品專為IEEE 1588 PTP和同步以太網等應用而設計。

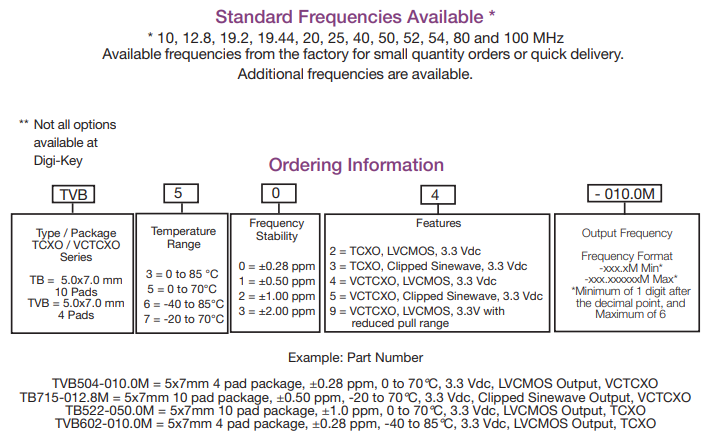

訂購信息：
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| TB314 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.5ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 10 Mhz 至 100 MHz | 0 至 85°C | +/-10ppm | GPS |
| TB514 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.5ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 10 Mhz 至 100 MHz | 0 至 70°C | +/-10ppm | GPS |
| TB524 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-1.0ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 10 Mhz 至 100 MHz | 0 至 70°C | +/-10ppm | 家庭基站， 測量， 儀器儀表， RTC， G.813Opt 1 |
| TB604 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 10 Mhz 至 50 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |
| TVB524 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-1.0ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 10 Mhz 至 100 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812選項 IV |

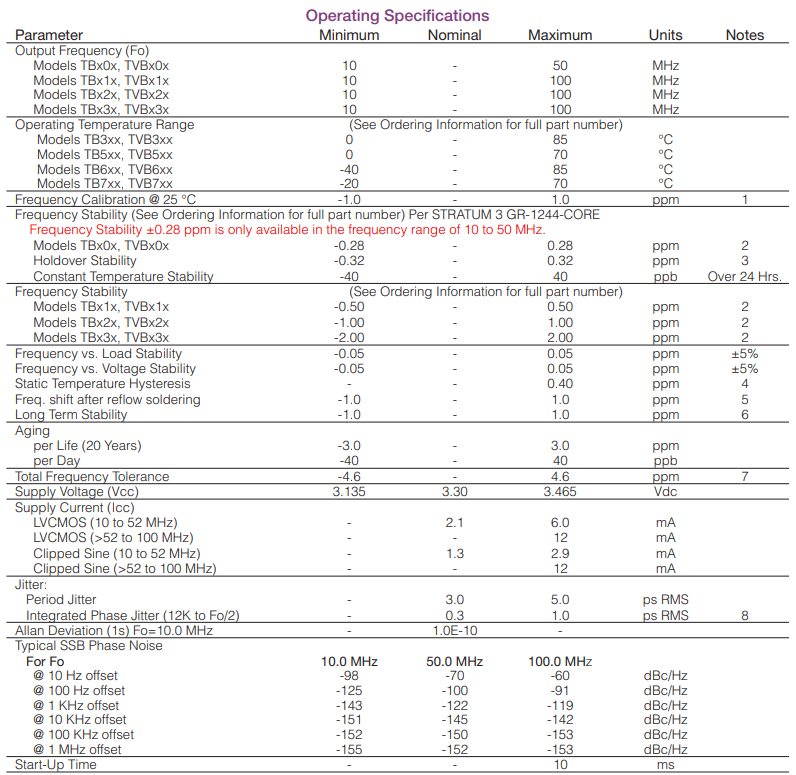

特點:
?頻率穩定性可用:
+/-0.28 ppm(10至50 MHz)
+/-0.50 ppm， +/-1.00 ppm或+/-2.00 ppm
(10至100mhz)
?溫度范圍:
0 ~ 85℃，0 ~ 70℃，-40 ~ 85℃或-20 ~ 70℃
?可用包:
TB -系列:5 x 7mm - 10墊
TVB -系列:5 × 7mm - 4襯墊
3.3 Vdc操作
?輸出邏輯:LVCMOS或剪切正弦波
?固定頻率- TCXO
?電壓控制- VCTCXO
?低抖動<0.50 ps RMS
?相位噪聲低
?三狀態啟用/禁用:(TB -型號系列僅限)
?磁帶和卷軸包裝
符合RoHS標準/無鉛
應用:
?IEEE 1588應用
?同步以太網從時鐘，ITU-T G.8262 EEC選項1和2
?符合地層3,GR-1244-CORE和GR-253-CORE
?無線通信
?小細胞
?測試和測量
?GPS應用
